Mesure de courant et de tension U & I
Notre système DTK de mesure du courant et de la tension électrique sur les lignes aériennes offre un moyen fiable d’évaluer la qualité du contact électrique avec le pantographe.
Notre système DTK de mesure du courant et de la tension électrique sur les lignes aériennes offre un moyen fiable d’évaluer la qualité du contact électrique avec le pantographe.
Le système enregistre divers paramètres tels que le courant tiré et récupéré (courant total ou par bande de frottement), la tension et la position de ces données sur le réseau (coordonnées GPS et point kilométrique), ainsi que la vitesse. Toutes les mesures sont combinables et peuvent être effectuées en combinaison avec d’autres mesures, comme la mesure thermographique.
La mesure du courant et de la tension permet d’identifier les endroits où le contact électrique est insuffisant, en particulier dans les cas d’arcs électriques, pour éviter les dommages au fil de contact et aux bande de frottement. La mesure permet également de vérifier si les bandes de carbone avant et arrière sont les deux en contact avec la ligne aérienne et tirent uniformément le courant, ou si le courant est réparti de manière inégale.

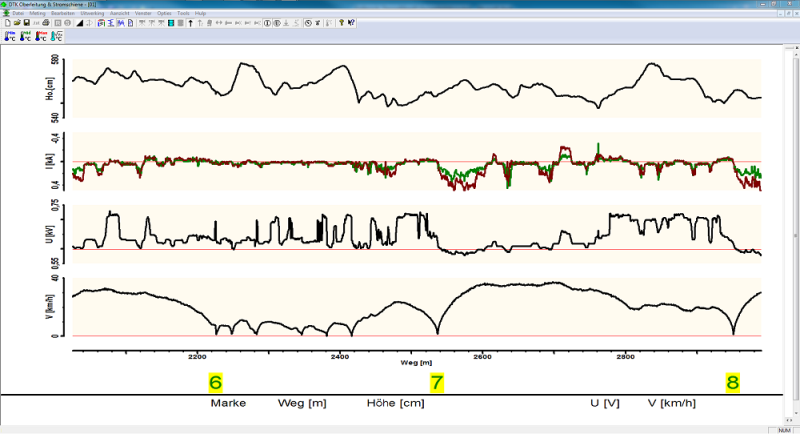

Notre logiciel d’évaluation offre diverses fonctions pour l’analyse des données, par exemple pour déterminer où se produisent des fluctuations de tension et des pics de courant ou sur quels tronçons le courant transmis sur l’une des bandes de carbone dépasse un certain seuil. Le diagramme de courant montre le courant qui a circulé à travers la bande de carbone, tandis que le diagramme de tension affiche la tension relevée au niveau du plan de contact entre la bande de frottement et le fil de contact.
La mesure du courant et de la tension est une méthode cruciale pour surveiller les systèmes de lignes aériennes, assurant une alimentation électrique fiable et sûre pour les rames en circulation.
