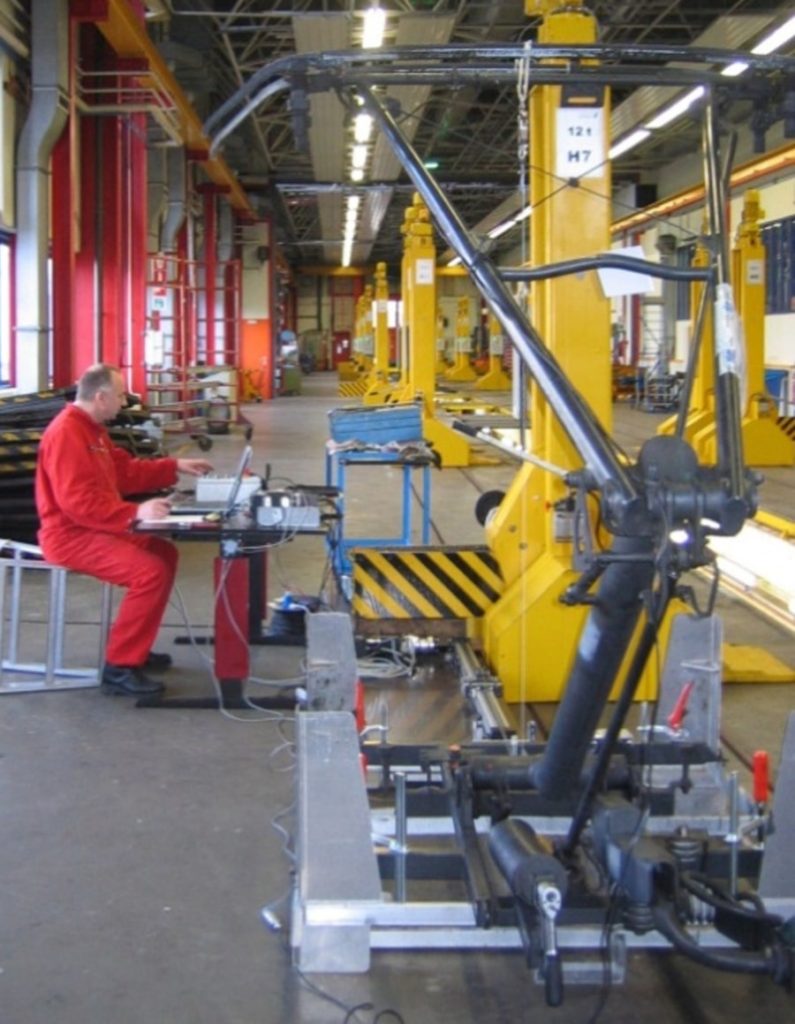

Notre système de mesure des pantographes permet une analyse précise de la cinématique et de la dynamique du pantographe, ainsi que de la qualité de son interaction avec la ligne aérienne. Il simule divers changements de hauteur pour déterminer si le pantographe peut suivre le profil de hauteur d’une ligne aérienne et comment il réagit.
Le système mesure l’effort de contact en newton sur toute la plage de travail à différentes vitesses et hauteurs. Les informations obtenues sur l’effort de contact et les caractéristiques du pantographe peuvent être combinées avec les données de hauteur et de pente de relèvement de la ligne aérienne pour permettre une régulation appropriée de la hauteur du fil ou de la vitesse des rames. La mesure du pantographe permet également de déterminer si celui-ci peut suivre tous les changements de hauteur du fil ou si des interruptions de contact pourraient se produire.
Ainsi l’examen fournit des indices importants sur la hauteur de travail et la vitesse à laquelle la force de contact diminue au point qu’un contact suffisant entre les bandes de frottement et le fil aérien ne peut plus être garanti. Les mesures permettent également d’évaluer comment le pantographe réagit aux chocs et si ces chocs peuvent endommager le carbone des bandes de contact.
La mesure du pantographe permet aux opérateurs de transport d’ajuster l’effort de contact préréglé, augmentant ainsi la sécurité et l’efficacité du trafic ferroviaire. L’évaluation permet également de choisir entre différents types de pantographes et montre si un pantographe est adapté à un réseau ferroviaire spécifique.
