Mesure de ligne de contact FDS4

Le système DTK FDS4 est un système de mesure optique utilisé pour enregistrer le contour des fils de contact et ainsi évaluer l’usure des systèmes de LAC ou caténaires dans les entreprises de transport.

Notre système FDS4 est le seul système de mesure qui enregistre le profil complet d’un fil de contact à partir d’un train en mouvement. Il mesure divers paramètres tels que l’usure du fil, son contour, sa torsion, sa hauteur, ses pentes de relèvement, son désaxement, les chocs entre le pantographe et le fil de contact, ainsi que le profil complet des composants de la caténaire, la position des données sur le réseau et la vitesse. De plus, des enregistrements vidéo montrent l’interaction entre le pantographe et le fil de contact.

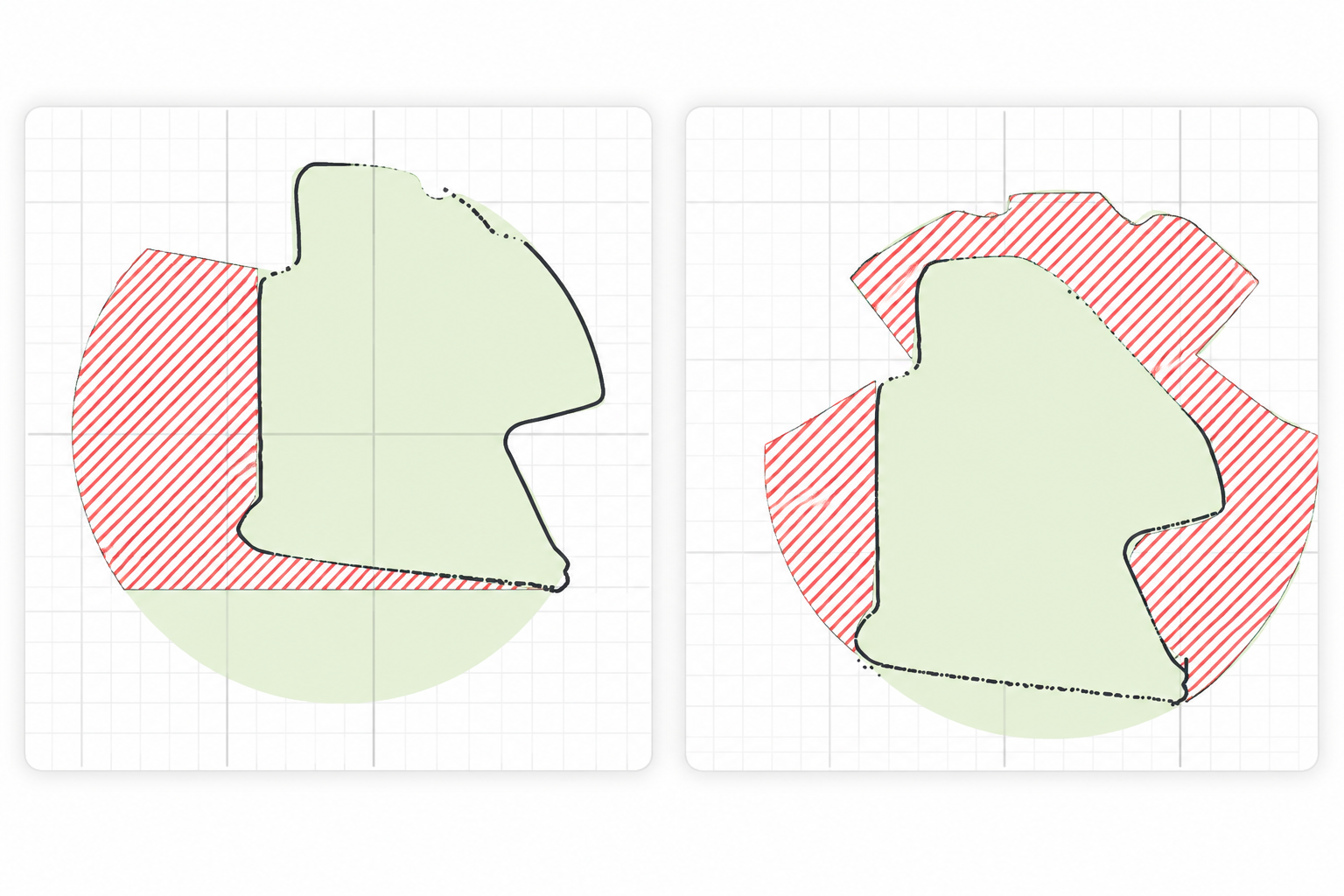

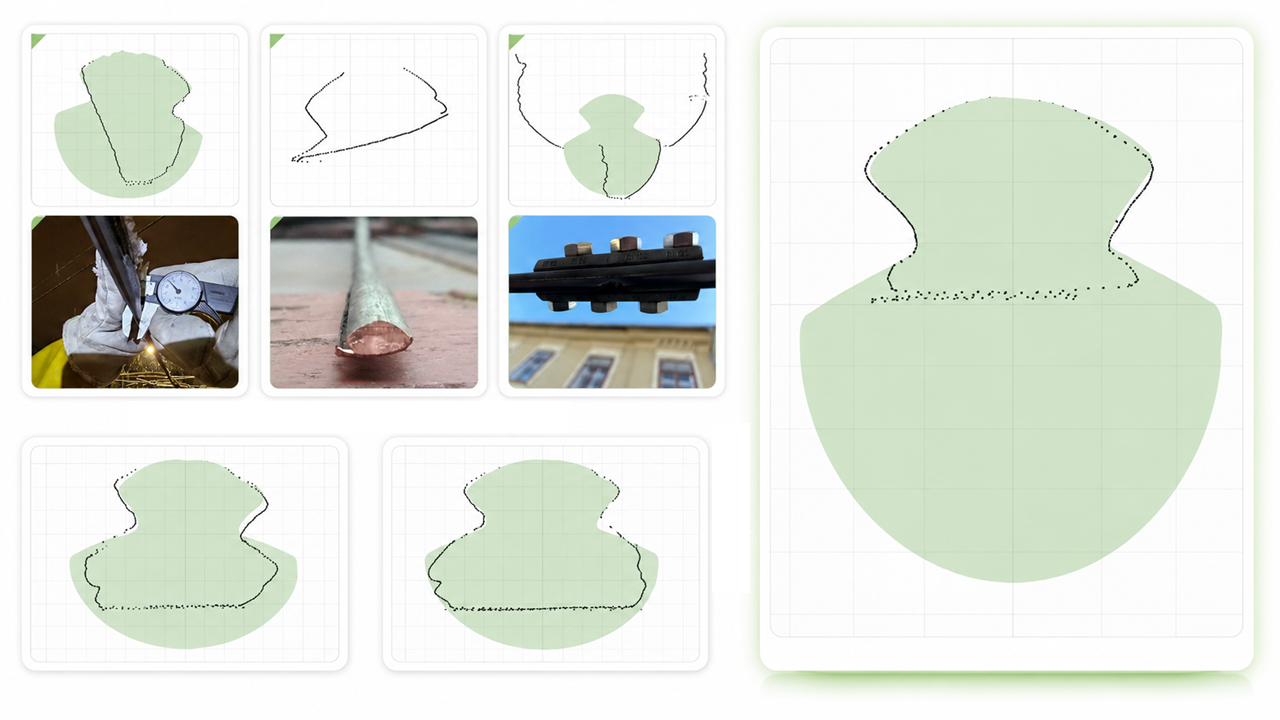

Le logiciel d’évaluation affiche le contour réel du fil de contact et permet une comparaison visuelle avec la coupe transversale du fil à l’état neuf. L’ordinateur détermine la section transversale en mm². Ceci est plus fiable que les méthodes de mesure traditionnelles, telles que la mesure de la largeur du plan de contact ou de l’épaisseur résiduelle depuis le côté, car celles-ci ne tiennent compte que de l’usure par le bas et ne permettent donc pas d’identifier de nombreux défauts critiques pour la sécurité que notre système FDS4 peut lui détecter.

Plus de 100 campagnes de mesure chez plus de 50 opérateurs de transport ont déjà été réalisées avec ce système de mesure.

Les données GPS permettent un affichage confortable des défauts sur une carte et une évaluation conviviale dans le logiciel Explorateur DTK. L’exportation des données vers vos propres bases de données ou pour une utilisation ultérieure est également possible.

Dans l’ensemble, le système DTK FDS4 offre la solution la plus fiable et conviviale pour évaluer les systèmes de fils de contact aériens.

+
+
+
+

Facultativement, le balancement du véhicule peut également être enregistré pour calculer la position statique du fil de contact. Les composants et les panneaux de signalisation longeant la voie peuvent également être enregistrés pour obtenir des références géographiques supplémentaires.

Fréquence de mesure : 320 Hz (optionnel 400Hz)
Tolérance de mesure : +/- 3% de la section transversale [mm²]
Position latérale : +/- 0,2 mm
Position en hauteur : +/- 2 mm
